Прецизионная лазерная резка в микропроизводстве: Изготовление сеток, прокладок и экранов

Современное высокотехнологичное производство требует изготовления компонентов с допусками, которые часто измеряются микронами. В таких отраслях, как медицина, электроника и аэрокосмическая промышленность, традиционные методы штамповки или фрезеровки часто оказываются либо слишком грубыми, либо экономически невыгодными для малых серий и сложных геометрий. Прецизионная лазерная резка тонколистового металла тонким лучом стала ключевой технологией, позволяющей получать сверхточные детали с минимальной шириной реза 0,02–0,04 мм и, что критически важно, абсолютно без термической деформации материала.

Фильтрующие сетки с микроскопическими ячейками

Фильтрующие элементы нового поколения требуют создания регулярных, сверхмелких отверстий, которые невозможно получить тканым способом или обычной перфорацией. Сетки из нержавеющей стали, меди или титана с микроскопическими ячейками незаменимы для прецизионной фильтрации в:

• Химической промышленности: Для разделения агрессивных сред и катализаторов.

• Пищевой промышленности: Для ультратонкой очистки жидкостей без риска попадания частиц материала сетки.

• Медицинской промышленности: В лабораторном оборудовании, диагностических тестах и фильтрах для стерилизации.

Лазерная резка позволяет формировать ячейки сложной геометрии (например, шестигранные или асимметричные, обеспечивая чистоту кромки и заданную пропускную способность без риска оплавления краев отверстий.

Сложные фасонные прокладки и уплотнители

Для герметизации двигателей, прецизионных приборов и высокоточной электроники требуются прокладки, которые должны идеально повторять сложный контур сопрягаемых поверхностей. Любая деформация или заусенец при изготовлении приведет к нарушению герметичности. Материалы могут быть самыми разными: от меди и алюминия до сложных многослойных композитов.

Технология резки тонким лучом позволяет:

• Вырезать сложные фасонные детали (как на Изображении 2) с идеальной геометрической точностью.

• Обеспечить минимальную зону термического влияния, сохраняя физические свойства материала прокладки, что критично для ее упругости и герметизирующей способности.

• Избежать деформации листа в процессе резки, гарантируя, что деталь останется идеально плоской и готовой к установке.

  Миниатюрные токопроводящие элементы: Экраны и контакты

  В микроэлектронике и на печатных платах размеры компонентов стремятся к минимуму. Прецизионная лазерная резка используется для изготовления сверхтонких токопроводящих элементов из медной фольги, золоченых контактов и экранов электромагнитной совместимости (ЭМС).

• Миниатюрные контакты: Требуют чистоты кромки и точности формы в пределах нескольких микрон, чтобы обеспечить надежное электрическое соединение (см. Изображение 3).

• Экраны ЭМС: Вырезаются из тончайшей медной фольги (например, 0,05 мм) и имеют сложную перфорацию для вентиляции иtraces, повторяющие топологию платы. Сохранение плоскостности и отсутствие деформации при резке фольги — критическая задача, которую решает только прецизионный лазер.

  Электроника и Микроэлектроника

  В этой отрасли миниатюризация является ключевым фактором, и лазерная резка тонких материалов незаменима.

• Трафареты для SMT-монтажа (Solder Paste Stencils): Это одно из самых массовых применений прецизионной лазерной резки. Лазер вырезает тысячи мельчайших апертур (отверстий) в тонком листе нержавеющей стали (0,08–0,15 мм) для точного нанесения паяльной пасты на печатные платы. Требуется идеальная чистота стенок отверстий.

• Выводные рамки (Leadframes): Металлические структуры внутри микросхем, к которым припаиваются выводы кремниевого чипа. Требуют сложной геометрии и высочайшей точности.

• Гибкие печатные платы (Flexible Circuits — FPC): Резка контуров и отверстий в композитных материалах (полиимид + медная фольга) без расслоения и оплавления.

• Подложки и теплоотводы для мощных светодиодов (LED): Резка тонких медных или алюминиевых плат сложной формы.

• Миниатюрные разъемы и клеммы: Изготовление контактов сложной формы из пружинных сплавов меди (бериллиевая бронза).

  Приборостроение и Точная Механика

  Для измерительных приборов и датчиков критична точность формы и плоскостность.

• Диски энкодеров (Optical Encoders): Кодирующие диски (оптические или магнитные) с нанесенными с высочайшей точностью прорезями или отверстиями. Геометрия отверстий определяет точность измерения угла или положения.

• Мембраны датчиков давления: Сверхтонкие (до 0,05 мм) металлические диски, чувствительность которых напрямую зависит от точности толщины и чистоты контура реза, исключающего концентраторы напряжений.

• Стрелки измерительных приборов: Миниатюрные, легкие и идеально сбалансированные стрелки для авиационных, морских или научных приборов.

• Юстировочные шайбы и калибры: Детали с точно заданными микронными размерами для настройки механизмов.

• Упругие элементы датчиков: Пружины и подвесы сложной формы из тонкой пружинной стали.

  Авиакосмическая и Автомобильная промышленность

  Для этих отраслей важен легкий вес и работа в экстремальных условиях.

• Компоненты топливных элементов (Fuel Cells): Резка биполярных пластин сложной формы с ажурными каналами из титана или нержавеющей стали.

• Датчики положения и расхода: Тонкие элементы сенсоров двигателя, работающие в агрессивной среде.

• Экраны и фильтры для гидравлических систем: Высокоточные микросетки для защиты критически важных узлов.

• Легковесные структурные элементы: Ажурная резка тонких титановых или алюминиевых панелей для снижения веса без потери прочности.

• Маски для нанесения покрытий: Многоразовые маски сложной формы для селективного нанесения теплозащитных или износостойких покрытий на детали двигателей.

  • Примеры изделий

    фиксатор стальной с гибкой

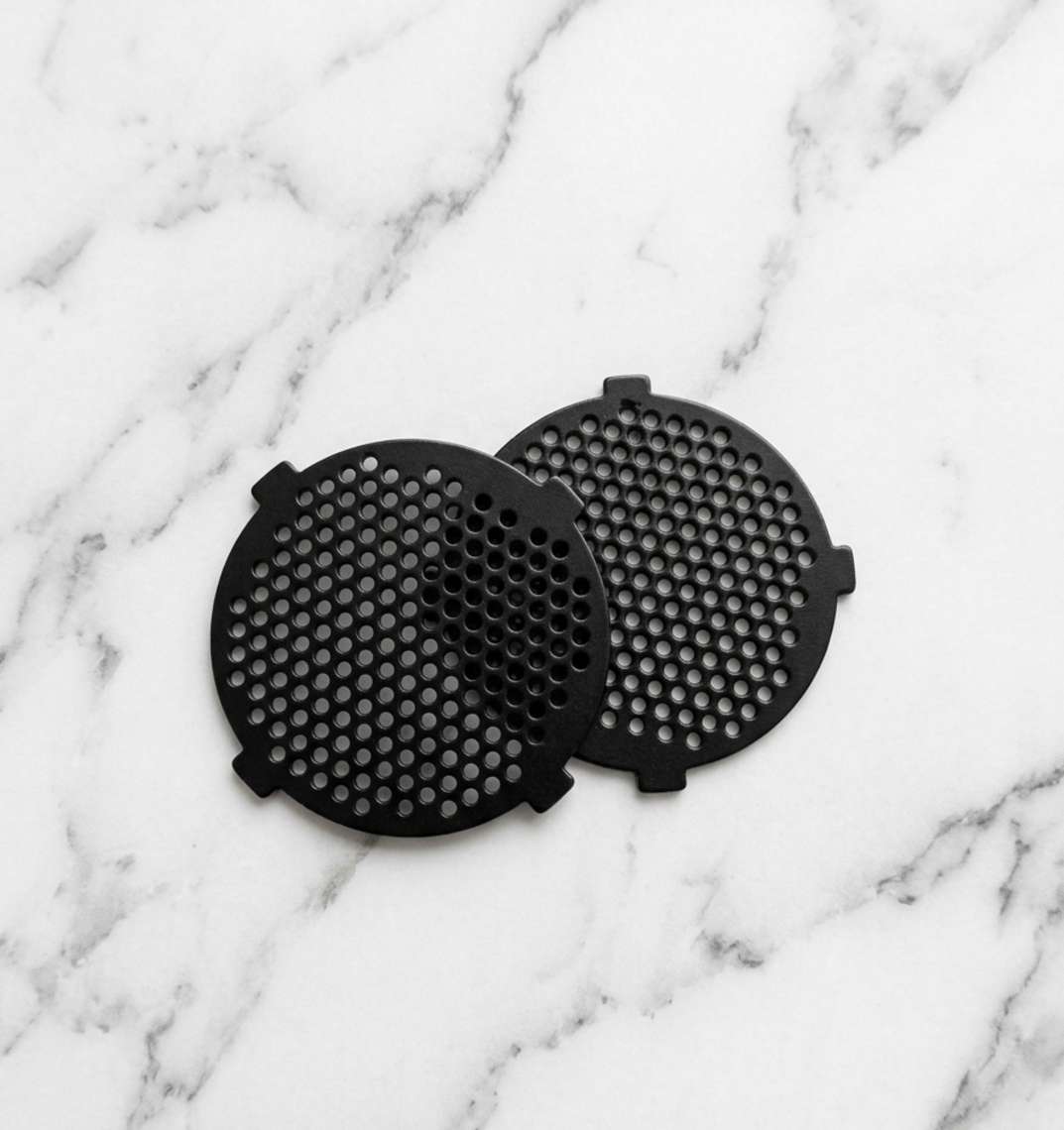

    фильтрующие сетки

    коробка латунь

    сталь

    сталь

    Бронза прокладка
